高空作業車

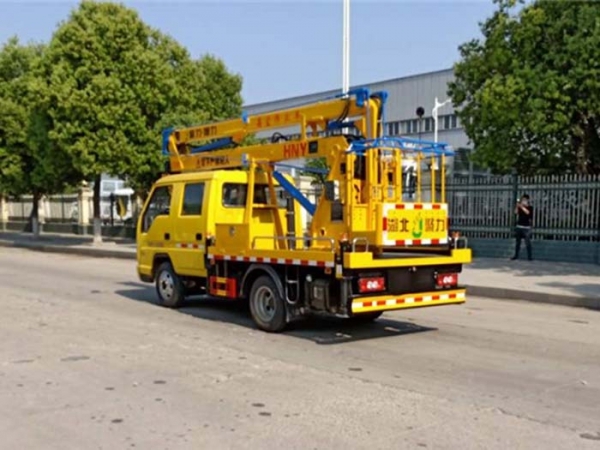

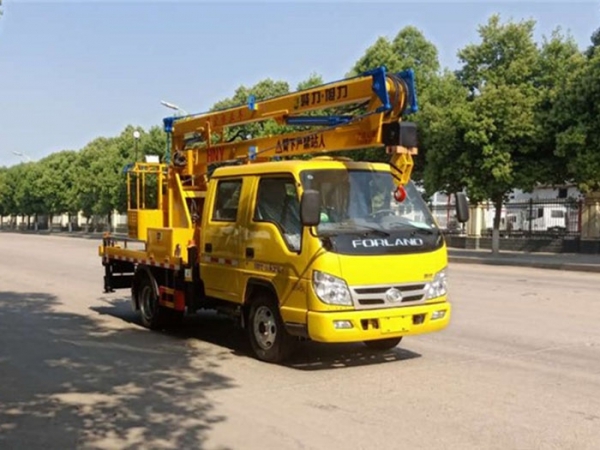

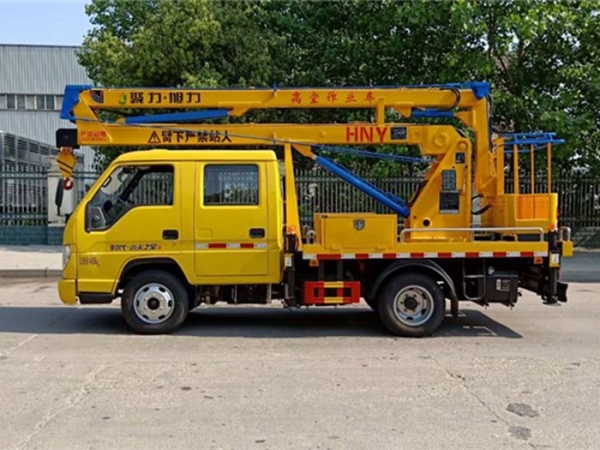

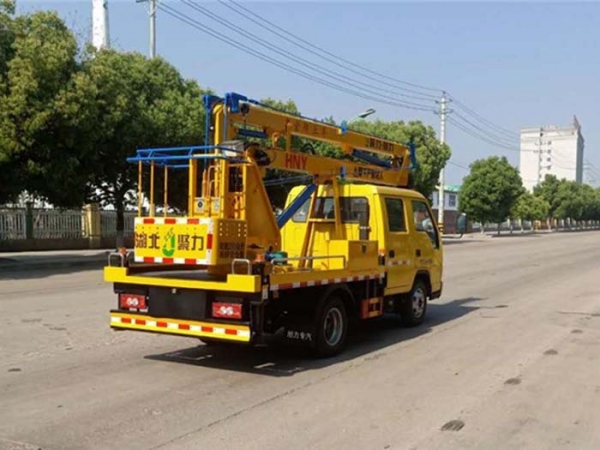

國六福田雙排座13米高空作業車

發布日期：2021-07-15 14:08:22　瀏覽次數：

詳細參數
多方位圖
購車流程
售后服務

該車采用福田2850mm軸距底盤
，型號：BJ1045V9AB5-54，方向助力，空調
，

由福田公司提供全柴115馬力發動機

。

主要特點：

1、臂架和支腿均采用低合金Q345型材

，四周無焊縫，外形美觀

，受力大，強度高

；

2、H型支腿穩定性好

，支腿可同時或單獨操作

，操作靈活

，能適應多種工況

；

、回轉機構采用可調節式

，方便調節

；

、轉臺雙向360°回轉

，采用了先進的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能）

，后期維護也可方便的通過調整螺栓位置輕松達到效果

；

、上車操作采用集成電控閥塊模式

，布局美觀

，操作平穩

，維護方便

；

、下車與上車互鎖

，操作安全

、可靠

；

、上車操作通過節流閥實現無極調速

；

、工作平臺采用機械式調平

，更加穩定和可靠

；

、轉臺和吊籃設有啟動和熄火開關

，操作方便

，節省燃油；

、高空作業車工作用途

通過工作臂的折疊、變幅

、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2. 適用標準

供貨方應使用最新頒布執行的國家標準

、行業標準，在用戶方同意時可以使用其他性能更高的標準

。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到國家標準

。當以上標準中的條款與本技術條件發生偏差時

，應以本技術條件為準

。

、使用環境條件

1)海拔高度： ≤1000米

2)環境溫度： -5℃ ～ +40℃

3)相對濕度： ≤95%（25℃）

4)抗震能力：地面水平加速度 0.3g

地面垂直加速度 0.15g

同時作用持續三個正弦波

安全系數 1.67

5)最大日溫差： 15℃

6)日照強度(風速0.5m/s時)：0.1W/cm²

7)最大風速： ≤ 10.7m/s1）

、主要技術參數

車型號	HNY5045JGKB6
主要技術參數	底盤型號		長×寬×高		后懸	總質量（Kg）	軸距	發動機排放
	BJ1045V9AB5-54		5980*19952950		1830	4495	3360	國Ⅵ
上裝基本配置	臂架		臂架形式		三節折臂
			材料		型材Q345B/4mm
			臂架截面		四邊形
			起伏角度		0°-70°(相對水平面)

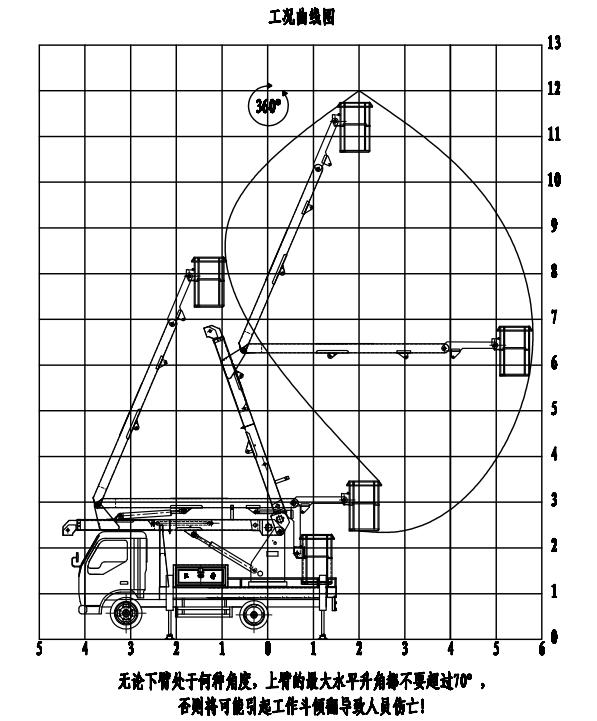

	作業工況		最大作業高度		13m
			最大作業高度時作業幅度		2m
			最大作業幅度		5.8m
			最大作業幅度時作業高度		5.6m
			回轉		雙向360°連續回轉
	吊臂		最大起吊質量		1000Kg
			最大起吊高度		6.4m
			最大起吊幅度		5.2m
			起升機構		IQKN1B6Y ；單繩拉力800 Kg
			鋼絲繩		（40m）Φ8
			吊鉤		1T
	支腿		支腿型式		K型支
			支腿材料		型材Q345B/5mm
			支腿跨距		縱向：3300 ，橫向：2700
			液壓鎖		四個支腿都帶雙向液壓鎖
			支腿頻閃燈		黃色；四只

車廂		材料		優質碳鋼及型材，鋪3㎜防滑花紋鋼板
		工具箱		800350400；帶不銹鋼門鎖
		圍欄		Φ20不銹鋼管
		踏步		駕駛室側帶上下踏步
		側 、后防護		優質碳鋼冷彎型材；強度高
		輪罩		注塑模具成型，美觀，強度高
轉臺		立臂		低合金鋼板拼焊組成
		回轉支承		單排四點接觸球式帶外齒，QWD730.20
		減速機		渦輪蝸桿式，CW-28
		馬達		BMP-50
吊籃		額定載荷		≤200Kg
		尺寸		長X寬X高：1080X620X1150
		調平形式		外置拉桿機械調平
		保險帶		一副
		調平裝置		機械調平，拉桿外置
液壓系統		液壓油箱		65L ；帶液位表
		齒輪泵		定量泵，流量25ml/r
		工作壓力		帶壓力表；16MPa
		液壓閥組		集成電磁閥組
		油缸		10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全
操作系統		支腿		手動操作，各支腿可單獨可調，上下車互鎖
		操作方式		手動和電動結合
		臂架動作		轉臺和吊籃電動雙位操作
		發動機啟動、熄火		轉臺和吊籃雙位操作
		發動機油門		手動拉線
油漆		知名品牌油漆；顏色光滑，線條美觀；
標識及標牌		清晰、醒目、永久不褪色
